春节前后，两轮低温雨雪冰冻灾害对湖北省蔬菜、草莓、育秧大棚以及设施渔业造成一定程度的损毁。一方面，雨雪相态复杂，冰层加雪层，重量增加，超过大棚设计载荷；另一方面，设施大棚老化、大棚结构不合理，对冰雪灾害抗御力存在不足。

设施农业亟待提档升级！为此，湖北省农业农村厅组织有关专家制作了设施农业建设参考图集，供各地结合实际参阅。

图集包括单栋大棚、连栋温室、渔业工厂化养殖设施的参考图，涵盖三种设计规格和主要技术参数。

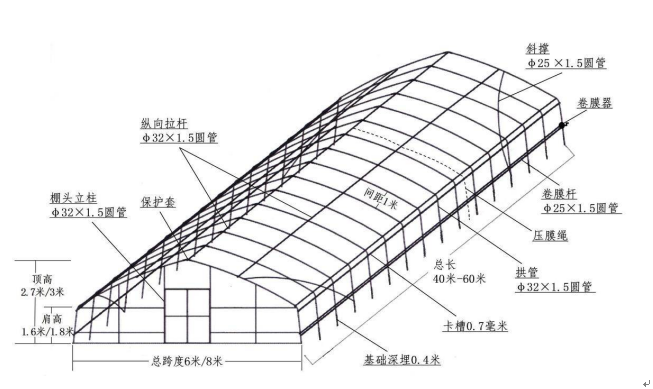

单栋大棚设计规格一般分为两种，一种跨度6米，肩高1.6米，顶高2.7米；另一种跨度8米，肩高1.8米，顶高3 米。长度依据地形选择40米至60米不等。

主要技术参数：

1.拱管、棚头立柱：采用φ32×1.5毫米热浸镀锌圆钢管，拱间距不大于0.7米；或采用截面尺寸25毫米×50毫米热浸镀锌椭圆管，管壁厚不低于1.5毫米，拱间距不大于1米。

2.纵向拉杆、斜撑杆：纵向拉杆采用φ32×1.5毫米热浸镀锌圆钢管；斜撑杆采用φ25 ×1.5毫米热浸镀锌圆钢管，加强斜撑杆，每栋不少于2对4支。

3.钢管材质：不低于碳素结构钢Q235强度，镀锌层平均厚度不低于45微米。

4.卡槽：采用0.7毫米镀锌板，单棚两侧各安装两道，表面光洁，无缸锌、脱锌现象。

5.卡簧：采用70#φ2 毫米碳素钢丝。

6.覆盖材料：采用厚度不低于0.15 毫米防老化、防雾滴PEP膜。

7.摇膜机构：大棚两侧各设卷膜机构各一套，摇膜机构由卷膜杆、压膜卡、卷膜器等组成，卷膜杆采用φ25 ×1.5毫米热镀锌钢管。

8.大棚棚管通过牵引孔固定在地基内，深度0.4米以上。

遭遇极寒冰雪天气，可通过在棚内增添热风炉、煤炉等取暖设备升温，同时安装排气管将废气输出棚外，防止一氧化碳中毒，严禁人员逗留，确保升温过程全程安全。当冻雨或积雪来不及去除时，要及时破膜保棚。

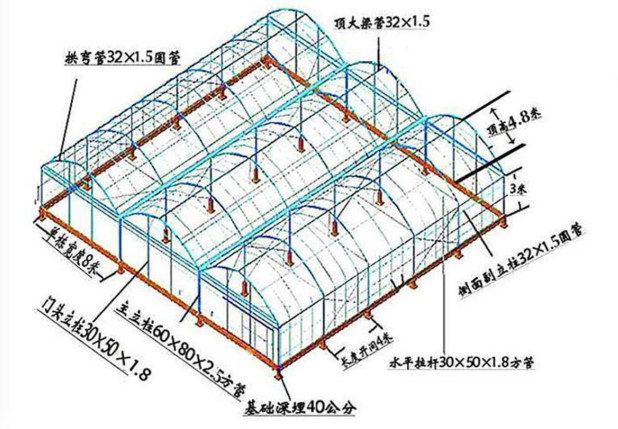

连栋温室设计规格一般分为两种，一种跨度8米，肩高3米，顶高4.8米；另一种跨度9.6米，肩高3.5米，顶高5.8米。长度依据地形选择40米至60米不等。

主要技术参数：

1.天沟：厚度不小于2.5毫米冷弯镀锌板。

2.拱杆：厚度不低于Φ32×1.5毫米热浸镀锌圆管，间距不大于1米。

3.主立柱：跨度为8米时，主立柱截面面积不低于4800平方毫米且厚度不低于2.5毫米热浸镀锌矩形钢管；跨度大于8米，主立柱截面面积不低于5000平方毫米且厚度不低于2.5毫米热浸镀锌矩形钢管。

4.侧、端面副立柱：采用不低于Φ32×1.5毫米热浸镀锌圆管；或截面面积不低于1200平方毫米且厚度不低于2.0毫米热浸镀锌矩形钢管。

5.钢管材质：不低于碳素结构钢Q235强度，镀锌层平均厚度不低于45微米。

6.加强杆：设置“×”形纵向斜拉加强杆；拱杆与弦杆之间要设置支撑杆；每跨主立柱之间设置支撑杆；材料规格与拱杆一致。

7.棚管通过牵引孔固定在地基内，深度0.4米以上。

8.覆盖材料：采用厚度不低于0.15毫米防老化、防雾滴PEP膜，防虫网不低于25目，遮阳网遮阳率60%-70%。

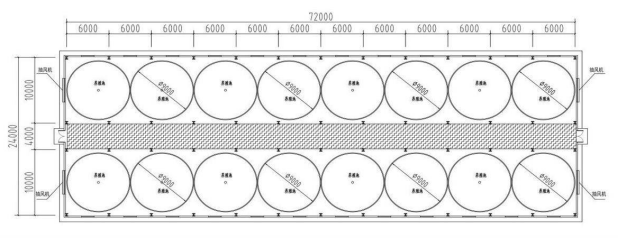

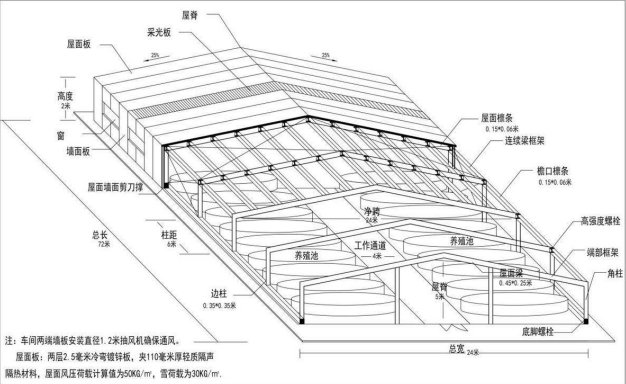

渔业工厂化养殖设施参考设计规格跨度24米，总高度5米。长度依据地形并依据钢结构模数确定，选择60米至90米不等。设施建设根据具体养殖情况，可调整规格尺寸，需符合《门式刚架轻型房屋钢结构12ZG501》图集要求。

主要技术参数：

1.屋面板与天沟：屋面板由两层镀锌钢板中间夹厚度0.11米隔热减噪轻质材料，屋面和天沟冷弯镀锌板厚度0.0025米。

2.屋面主梁：工字型钢，高0.45米，宽0.25米，厚0.008米，间距按照图纸轴网布置，不大于6米。

3.立柱（角柱、边柱、中柱、抗风柱）：跨度24米，立柱（角柱、边柱、中柱、抗风柱）截面采用工字型钢柱或方钢，截面不低于0.35米×0.35米×0.008米。

4.屋面檩条：截面采用不低于0.18米×0.06米的角钢，屋面采用焊接或采用不锈钢螺栓铰接。

5.钢材材质：不低于碳素结构钢Q235强度，镀锌层平均厚度不低于45微米。

6.剪刀撑：设置“×”形斜拉门式钢架结构，不同方向分别设置剪刀撑，保证整体稳定性，剪刀撑设计严格按照设计图纸布置；或者柱间支撑可用张紧的圆钢作为构件，柱间支撑与屋面支撑的布置相对应。

7.钢柱通过螺栓与地基预埋件固定紧密，深度0.4米以上，并做防锈处理。

8.采光、保温、通风：屋顶采用PC透光瓦采光；屋面保温层采用0.01米厚玻璃棉（16公斤带铝箔贴面）保温材料或夹0.11米轻质隔热隔音泡沫材料；车间两端墙板安装直径1.2米抽风机确保通风。

9.建议配备循环水或尾水处理设施设备：为抵御冰冻雨雪天气，建议配备高温高压风枪，在保证人员安全的前提下，登梯吹落屋顶积雪。有条件的地方，可在车间附近打井，用高压水枪汲取井内地下恒温水喷淋屋顶，加快融冰融雪，迅速降低屋面载荷。
